Modelo de cronograma de obra grátis, com gráfico de Gantt.

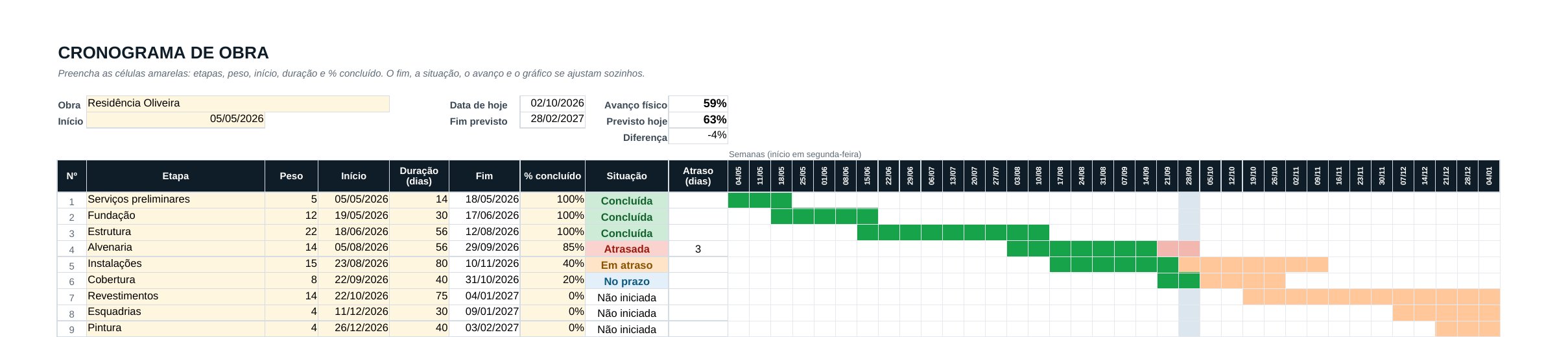

Planilha de cronograma físico com Gantt automático: informe as etapas, o peso, o início, a duração e o % concluído, e veja o avanço da obra, o previsto para hoje e as etapas atrasadas.
Tudo o que precisa estar registrado.
- Gráfico de Gantt automáticoas barras se desenham sozinhas pelas datas, por semana, com a semana de hoje marcada.
- Etapas com pesoo avanço físico da obra é a média do % de cada etapa ponderada pelo peso.
- Previsto × realizadoquanto a obra deveria estar pronta hoje e a diferença em relação ao real.
- Situação de cada etapanão iniciada, no prazo, em atraso, atrasada ou concluída, com os dias de atraso.
- Exemplo de obra residencial10 etapas com pesos e durações de referência para você ajustar.
- Até 20 etapase o fim previsto da obra calculado pela última etapa.
Passo a passo.
- Informe a obra e o início
A data de início (célula B5) define a primeira semana do gráfico. Nas linhas de exemplo, mudar essa data desloca o cronograma inteiro.
- Liste as etapas
Na ordem de execução, com a duração em dias corridos. Etapas podem se sobrepor.
- Distribua os pesos
Quanto cada etapa representa da obra, em geral pelo custo. A soma deve dar 100.
- Atualize toda semana
Preencha o % concluído de cada etapa. O avanço, o previsto e a situação se ajustam sozinhos.
Como montar um cronograma de obra que dá para acompanhar
O cronograma físico mostra quando cada etapa da obra deve começar e terminar. Ele só é útil se for comparado com o que está acontecendo de verdade: por isso este modelo calcula, além das datas, o avanço físico (quanto da obra já foi feito) e o avanço previsto para a data de hoje.
Use pesos, não só datas
Uma obra com a pintura 100% pronta e a estrutura pela metade não está “50% concluída”. O peso de cada etapa, normalmente proporcional ao custo, faz o avanço refletir o tamanho real de cada serviço. Exemplo: com fundação (peso 12) concluída e estrutura (peso 22) pela metade, essas duas etapas somam 12 + 11 = 23 pontos dos 100 da obra.
Previsto para hoje
Para cada etapa, o modelo calcula quanto dela deveria estar pronto na data de hoje, proporcional aos dias já passados. A média ponderada é o avanço previsto da obra. Se o real está abaixo do previsto, a obra está atrasando, mesmo que nenhuma etapa tenha passado do fim ainda.
Sobreponha as etapas com critério
Instalações começam durante a alvenaria, e a cobertura pode andar junto com os revestimentos internos. Planejar essas sobreposições encurta a obra, mas exige acompanhar com mais frequência.
Atualize toda semana
Um cronograma atualizado uma vez por mês só mostra o atraso quando ele já aconteceu. Reserve 10 minutos por semana para atualizar o % de cada etapa, de preferência a partir do diário de obra.
Com o cronograma pronto, use o mesmo avanço para fazer as medições: veja como em controle financeiro de obras.
Deixe o cronograma se atualizar sozinho.
No Constrools, a equipe atualiza o avanço das etapas pelo celular, a linha do tempo mostra o que está atrasado e o painel avisa a gestão. O mesmo avanço calcula as medições e aparece para o cliente no portal.
- Gantt com a situação de cada etapa
- Distribuição automática das datas
- Alerta de etapa atrasada
- Medição calculada pelo avanço
O modelo é gratuito mesmo?
Sim. Você baixa direto, sem cadastro, e pode usar e adaptar à vontade.
Funciona no Google Planilhas?
Sim. As fórmulas e as cores do gráfico funcionam no Excel, no Google Planilhas e no LibreOffice. A data de hoje se atualiza sozinha toda vez que o arquivo é aberto.
Como calcular o avanço físico da obra?
Multiplique o % concluído de cada etapa pelo peso dela, some tudo e divida pela soma dos pesos. Com pesos que somam 100, o resultado já é o percentual da obra. A planilha faz essa conta sozinha.
Qual a diferença entre cronograma físico e físico-financeiro?
O físico mostra prazos e avanço das etapas. O físico-financeiro acrescenta quanto será gasto (ou faturado) em cada período. Com os pesos pelo custo, este modelo já dá a base para o físico-financeiro.
Posso ter mais de 20 etapas?
Sim: insira linhas no meio da tabela (antes da linha de total) e copie as fórmulas da linha de cima. O gráfico acompanha as linhas novas.
